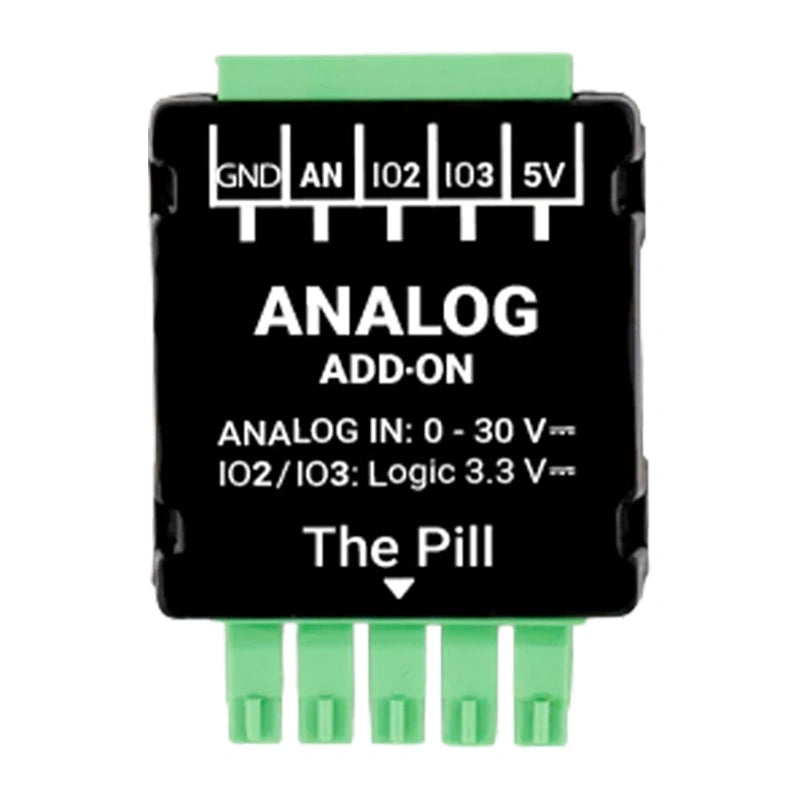

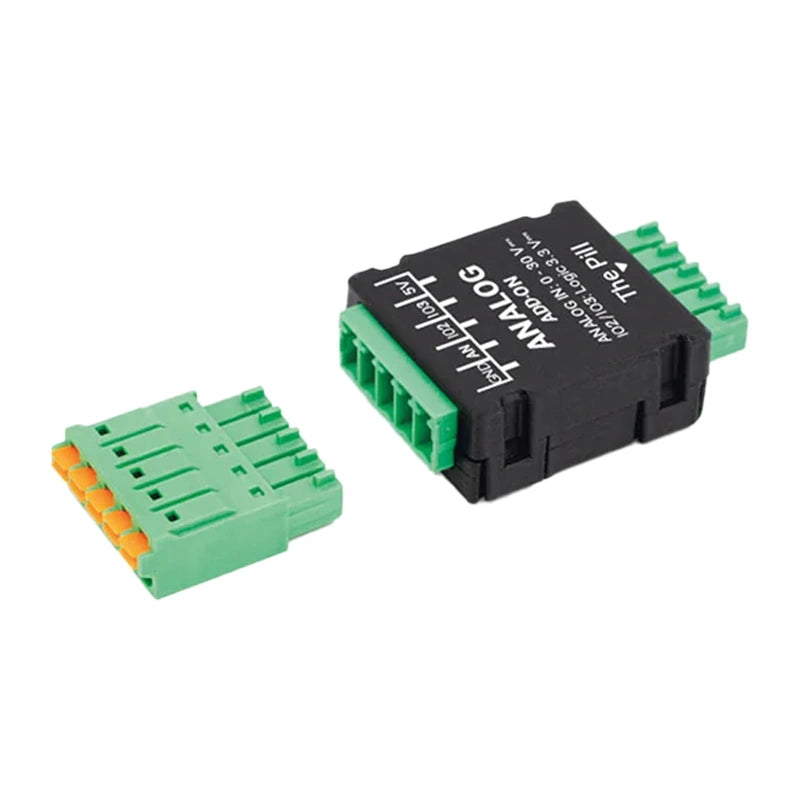

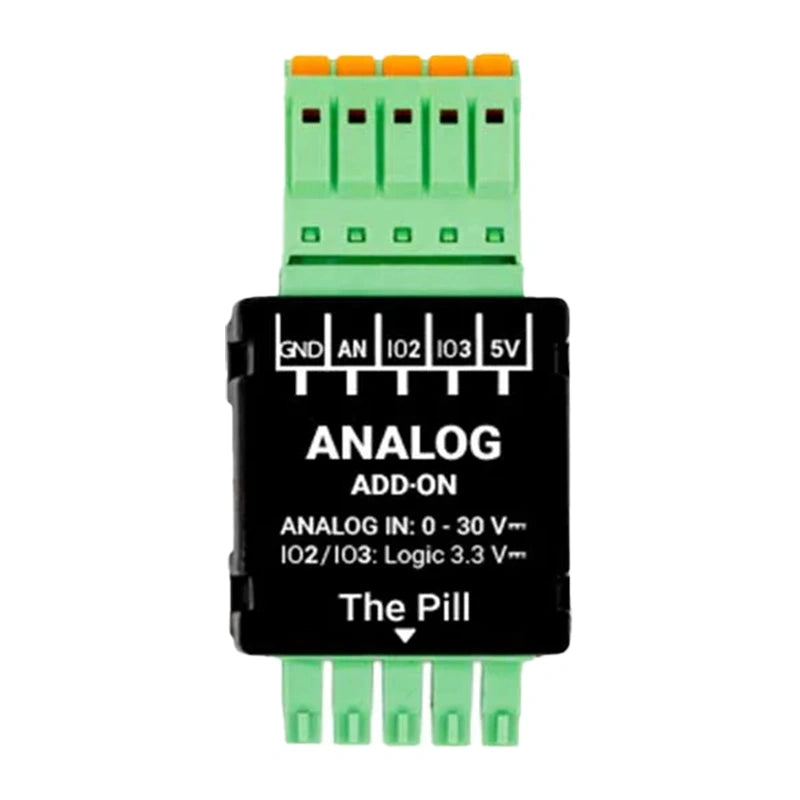

SHELLY 0-30V Analog Module—an add-on for the Shelly Pill

Αναλογική μονάδα Shelly 0-30 V (πρόσθετο για το Shelly The Pill)

Επεκτείνετε τις δυνατότητες του Shelly The Pill και αποκτήστε ακριβή μέτρηση τάσης DC έως 30 V. Η μονάδα σας επιτρέπει να παρακολουθείτε αναλογικούς αισθητήρες και πηγές τροφοδοσίας που λειτουργούν σε ευρύτερο εύρος τάσης από αυτό που προσφέρει το ενσωματωμένο βολτόμετρο του The Pill. Υποστηρίζει μετρήσεις από 0 έως 30 V DC, καθιστώντας το ιδανικό για την παρακολούθηση μπαταριών 4,2 V, 12 V και 24 V, τροφοδοτικών και δημοφιλών αναλογικών αισθητήρων 0–5 V. Πρόκειται για μια πρακτική επέκταση για όσους κατασκευάζουν συστήματα αυτοματισμού, παρακολούθησης και μέτρησης με βάση το Shelly The Pill.

Ευρύτερο εύρος μέτρησης για νέες εφαρμογές

Το τυπικό εύρος μέτρησης του Shelly The Pill μπορεί να επεκταθεί με τη χρήση αυτής της μονάδας, ανοίγοντας το δρόμο για συμβατότητα με πολλές συσκευές και συστήματα χαμηλής τάσης. Το εξάρτημα αυτό επιτρέπει ακριβείς μετρήσεις τάσης από μπαταρίες, τροφοδοτικά και σήματα αναλογικών αισθητήρων, διευκολύνοντας την παρακολούθηση της κατάστασης του συστήματός σας και την ταχύτερη ανταπόκριση σε αλλαγές των παραμέτρων.

Ιδανικό για αναλογικούς αισθητήρες και συστήματα μπαταριών

Αυτό το εξάρτημα λειτουργεί εξίσου καλά τόσο σε απλά έργα DIY όσο και σε πιο απαιτητικές τεχνικές εγκαταστάσεις. Σας επιτρέπει να συνδέσετε δημοφιλείς αναλογικούς αισθητήρες 0–5 V, όπως αισθητήρες υγρασίας εδάφους, αισθητήρες φωτός ή άλλους αισθητήρες που παράγουν σήμα τάσης. Είναι εξίσου κατάλληλο για την παρακολούθηση της τάσης μπαταριών και συστημάτων τροφοδοσίας που λειτουργούν στα 3,7 V, 4,2 V, 12 V ή 24 V, επιτρέποντας την παρακολούθηση της λειτουργίας τους σε πραγματικό χρόνο και την άμεση αντίδραση σε πτώσεις τάσης.

Πρόσθετες εισόδους και εξόδους για μεγαλύτερη ευελιξία

Εκτός από την αναλογική είσοδο, η μονάδα διαθέτει δύο διαμορφώσιμους ακροδέκτες, τους IO2 και IO3, που λειτουργούν με λογική 3,3 V. Μπορούν να λειτουργήσουν ως ψηφιακές εισόδους ή έξοδοι, γεγονός που διευρύνει τις δυνατότητες του έργου, επιτρέποντας την ενσωμάτωση επιπλέον στοιχείων ελέγχου ή ψηφιακών σημάτων. Διατίθενται επίσης ακροδέκτες 5 V και GND, οι οποίοι μπορούν να χρησιμοποιηθούν για την τροφοδοσία ενός συνδεδεμένου αισθητήρα ή της συσκευής Shelly The Pill.

Εύκολη ενσωμάτωση με το Shelly The Pill

Η μονάδα σχεδιάστηκε ως ειδική επέκταση για το Shelly The Pill. Συνδέεται με τη συσκευή μέσω του 5-Terminal Add-on, το οποίο απαιτείται για την εγκατάστασή της. Με αυτή την επέκταση, το The Pill μπορεί να συλλέγει δεδομένα από συνδεδεμένους αναλογικούς αισθητήρες και πηγές τάσης, επιτρέποντας τη χρήση τους σε αυτοματισμούς, παρακολούθηση και στα δικά σας έργα που βασίζονται στην πλατφόρμα Shelly.

Συμπαγής σχεδιασμός για εγκαταστάσεις χαμηλής τάσης

Οι μικρές διαστάσεις του (36,5 × 26,5 × 11,5 mm) και το βάρος του, μόλις 8 g, διευκολύνουν την εγκατάσταση ακόμη και σε χώρους με περιορισμένο χώρο. Η μονάδα λειτουργεί σε θερμοκρασίες που κυμαίνονται από 0°C έως 40°C με υγρασία 30–70% RH και μπορεί να χρησιμοποιηθεί σε υψόμετρα έως 2.000 m πάνω από τη στάθμη της θάλασσας, καθιστώντας την κατάλληλη για πολλές εφαρμογές σε εσωτερικούς χώρους.
